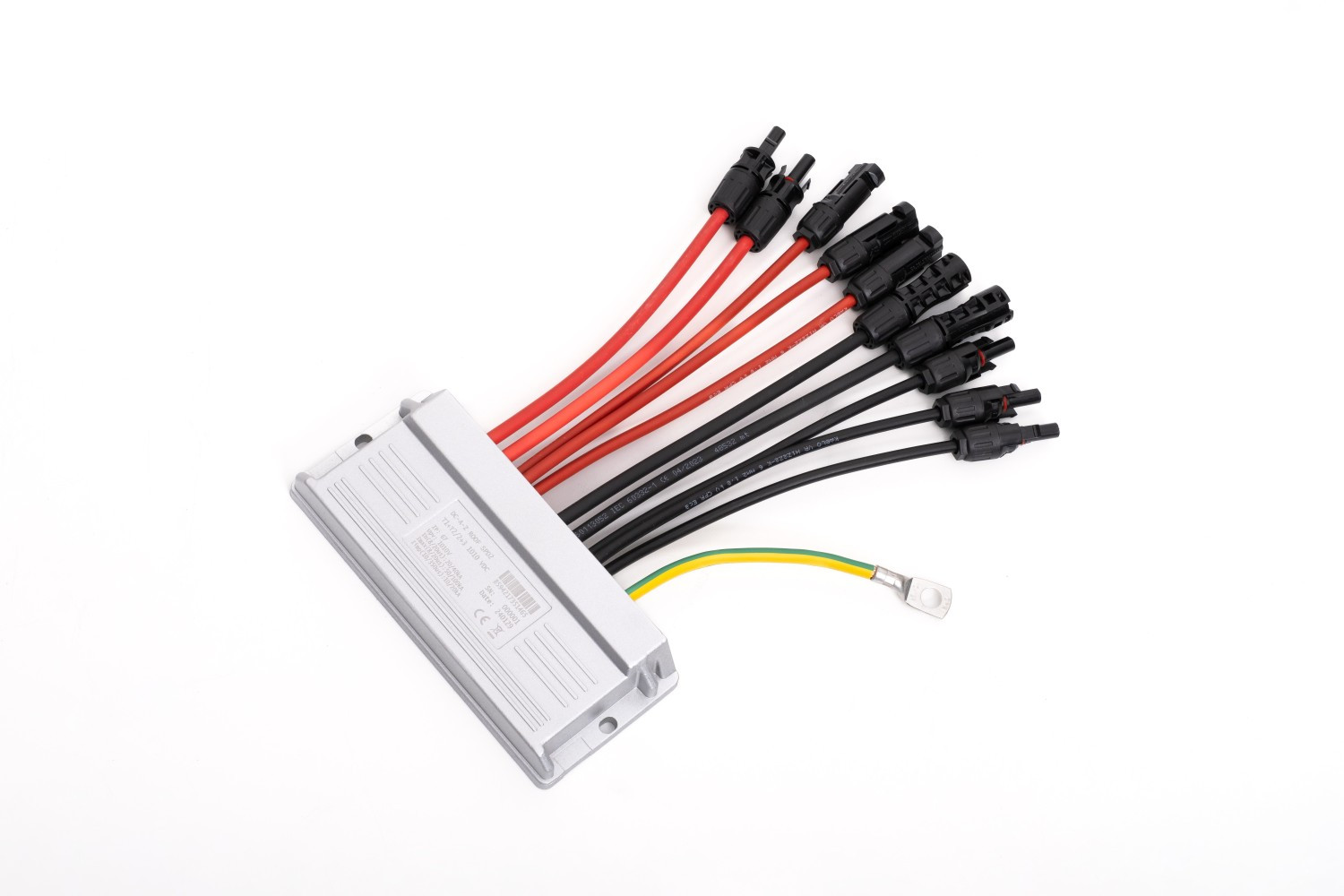

A-Z TRADERS ROOF SPD2 T1+T2 2+3 1010 VDC

Vzhľadom k normatívnej povinnosti umiestňovať zvodiče prepätia triedy 1 v blízkosti zvodu stringových vodičov do objektu, predstavujeme nový modelový rad SPD jednotiek, ktoré sa montujú na nosnú konštrukciu samotných fotovoltaických panelov.Konštrukcia týchto jednotiek je vyrobená z hliníkovej zliatiny, ktorá je rovnakého materiálu ako nosné profily PV panelov, čo minimalizuje riziko vzniku elektrochemickej korózie. Vnútorné obvody jednotky sú hermeticky uzavreté v polyuretánovej hmote s inertným plnivom, ktoré potláča horenie.S ohľadom na jednoduchú integráciu do stringu sú tieto jednotky realizované ako priechodné - oba póly stringu sa pripoja do jednotky a oba z nich tiež vystupujú. Spojenie je zaistené klasickými MC4 konektormi (na vstupe s integrovanou poistkou) a vodičmi s prierezmi 6 mm2 (v niektorých verziách aj 10 mm2) s dvojitou izoláciou a farebným rozlíšením.Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na vlastnom šasi krabičky pomocou skrutky M10 (M8) cez nalisované oko na slanenom vodiči >16 mm2 alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii .Vlastná SPD jednotka je triedy T1 + T2, pričom vďaka nadštandardnej zvodovej odolnosti (12/25 kA) je možná aplikácia aj na strechy s menej ako 4 zvodmi (podľa STN EN 51643-32).Vzhľadom na ich špecifickú konštrukciu a umiestnenie je nutné po každom prerušení integrovanej poistky (vp
viac informácií a parametrov
