Regulátor napätia z 12V-18V DC na 1.8V, 2.5V, 3.3V, 5V, 9V, 12V DC

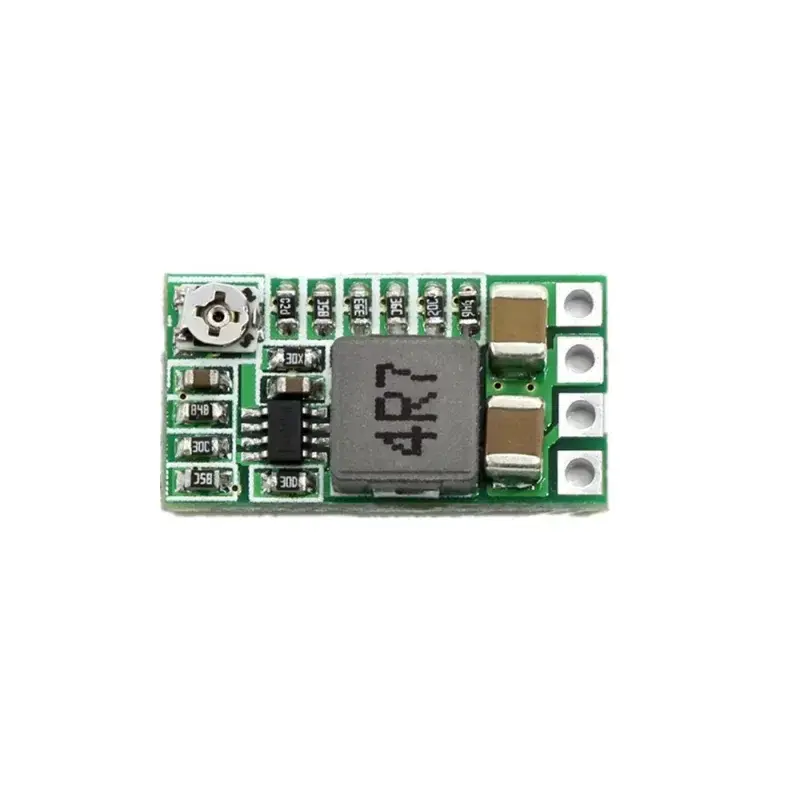

Miniatúrny regulátor napätia z 4.5V-18V DC na 0.8V-17V DC, veľkosť 20x11x5mm.
Tento DC/DC menič slúži na reguláciu vstupného napätia, ktoré je vždy vyššie ako napätie výstupné. Jedná sa o typ step-down, ktorý má vstupné napäťové rozpätie od 4,5 do 18 V. Výstupné napätie sa pohybuje v rozpätí od 0,8 až 17 V. Hodnota výstupného napätia je možné nastaviť pomocou otáčacieho trimra. Je možné tiež nastaviť pevné výstupné napätie, ale továrni je modul nastavený ako adjustable (nastaviteľný). Step-down modul je tiež možné ovládať vďaka pinu enable, ktorý aktivuje/deaktivuje menič. Modul obsahuje ochranu proti skratu. Vstupné napätie: 4.5-18V DC Výstupné napätie: 1.8V, 2.5V, 3.3V, 5V, 9V, 12V DC a nastaviteľné SMD trimrom 0.8-17V DC Max. prúd: 5V/3A, 12V/1.5A Ochrana proti skratu výstupu Prevádzková teplota: -40 až 85 °C Rozmery: 20x11x5 mm Váha: 4g

Zapojenie:
Modul má 4 spájkovacie konektory. Vstupné napätie pripojte ku konektorom IN+ a GND, záťaž pripojte ku svorkám VO+ a GND. Uzemnenie je spoločne pre vstupné a výstupné napätie. Modul navyše disponuje vstupom (EN – enable), ktorý dokáže menič aktivovať (log. 1 – natívny) a deaktivovať (log 0).

Nastaviteľné fixné výstupné napätie:
Stačí k sebe pripájať dve plochy pri prí
